Рекреаційні сухі сумки та тактичні сухі сумки виглядають майже однаково на сторінці продукту. Та сама основна форма, той самий чорний колір і часто однакові вимоги до водонепроникності. Технічні вимоги, що стоять за цими заявами, і те, що відбувається, коли вони не виконуються, — це те, на чому порівняння закінчується.
Якщо корисним навантаженням є зашифрована радіостанція вартістю 15 000 доларів США, травматичний набір команди або єдиний супутниковий комунікатор, який рятувальники везуть у глухий куток, розрив шва чи пошкоджене закриття не є претензією по гарантії. Це оперативний збій із наслідками, які не мають процесу повернення. Офіцери із закупівель, які шукають для цих програм, працюють відповідно до інших стандартів ризику, ніж комерційні покупці на відкритому повітрі, і будівельні специфікації повинні це відображати.
Цей офіційний документ охоплює три сценарії, коли стандартна комерційна конструкція сухих мішків призводить до передбачуваних збоїв у тактичних умовах і умовах SAR, а також інженерні характеристики, які їм запобігають.
Сценарій 1: морське десантне розміщення — система закриття як тактична вразливість
Під час введення RHIB під час інтенсивного прибою фахівець із зв’язку несе зашифровану радіостанцію в ПВХ-пакеті з рулонним покриттям, отриману через стандартний комерційний канал. Сумка відповідає основним характеристикам водонепроникності пристрою. При наближенні удар хвилі зсуває комір. Пломба ламається. Солона вода досягає електроніки. Команда втрачає зв’язок у точці вставки.
Помилка не є помилкою оператора в будь-якому значущому сенсі. Рулонні застібки працюють надійно, коли в оператора є вільні дві руки, є час, щоб правильно виконати послідовність згортання, і тонке керування двигуном, щоб рівномірно натягнути комір перед тим, як стягнутись. Вставка для серфінгу в повному комплекті, в темряві, під тиском часу, усуває всі три умови одночасно. Конструкція закриття передбачає оперативний контекст, якого не існує на момент, коли мішок дійсно потрібно запечатати.
Це відмінність, яка має значення для тактичних закупівель: кришка, яка працює в контрольованих умовах, але деградує під напругою, є відповідальністю, а не специфікацією. ПВХ як матеріал оболонки створює вторинну проблему в морському середовищі. Тривалий вплив солоної води, ультрафіолетове навантаження та повторне механічне згинання погіршують пластифікатори, які надають ПВХ його гнучкості. Матеріал, який належним чином працював на початку циклу розгортання, поводиться інакше після трьох місяців польового використання. Для обладнання, що містить незамінну електроніку, це вікно погіршення є неприйнятним.
Конструкційний стандарт: механічне герметичне закриття та перевірка 1,0 бар
Герметичні системи застібки-блискавки усувають змінну роботу оператора. Ці кришки — з використанням екструдованих полімерних доріжок, які механічно з’єднуються під час зачеплення — створюють герметичне ущільнення як функцію конструкції кришки, а не якості техніки оператора. Немає частково закритого стану. Застібка-блискавка або замкнена та герметична, або не закрита. Під впливом прибою, тиску хвилі або неконтрольованого занурення у воду ущільнення не зміщується, оскільки воно не утримується на місці натягом складеної тканини.
У поєднанні з радіочастотним зварюванням 27,12 МГц по всьому корпусу сумки ця архітектура витримує 1,0 бар внутрішнього гідростатичного тиску без випромінювання мікропухирців у будь-якій точці. Один бар є еквівалентом тиску 10-метрового водяного стовпа, що значно перевищує динамічні навантаження від удару прибою та є достатнім для навмисного занурення на робочих глибинах. Та сама конструкція, яка витримує занурення, також витримує використання як аварійний плавучий пристрій: молекулярно зплавлені зони зварювання не вибухають під внутрішнім тиском, оскільки немає структурних розривів, які можуть спричинити поломку.
Застібки-блискавки для цих застосувань повинні бути індивідуально перевірені тиском як вхідні компоненти перед початком виробництва. Дві партії блискавок від одного постачальника можуть виглядати однаково та по-різному працювати під тиском; зміна з'являється лише в умовах тестування, а не візуального огляду. Вхідне тестування на одиницю є єдиним надійним шляхом.
Сценарій 2: Alpine SAR Extraction — несправність ПВХ в умовах експлуатації під нульовим значенням
Альпійська SAR-група працює над вилученням поранених в умовах хуртовини при -20°C. Медику необхідна травматична аптечка з ПВХ сухого мішка. Сумка годинами стояла на морозі. ПВХ, який був гнучким на сцені, тепер став жорстким. Коли медик прикладає силу, щоб відкрити мішок, зовнішня оболонка ламається вздовж лінії згину. Травмоаптечка піддається хуртовині. Сумка більше не працює.
Холодне розтріскування ПВХ не є дефектом продукту чи порушенням контролю якості — це передбачувана поведінка матеріалу, яку визнають специфікації ПВХ. Пластифікатори, які надають ПВХ гнучкості при температурах навколишнього середовища, поступово мігрують з полімерної матриці, процес прискорюється впливом ультрафіолетового випромінювання та повторними термічними циклами. Приблизно нижче -10°C жорсткість ПВХ значно зростає. Нижче -20°C матеріал може руйнуватися під впливом напруги згинання, яка зазвичай виникає під час польових робіт. Операції Alpine SAR працюють за таких температур як звичайне явище, а не як екстремальні умови.
Проблема доступу працює паралельно. При -20°C в умовах хуртовини медик одягає експедиційні рукавички або товсті утеплені рукавиці. Контроль тонкої моторики суттєво знижується. Застібка-застібка вимагає рівномірного складання по всій ширині коміра, постійного натягу пряжки та двох вільних рук для правильної роботи. За таких умов закривання, яке займає п’ятнадцять секунд, стає таким, що займає шістдесят, або не закривається надійно при повторному закриванні після того, як набір вилучено. Для екстреної медичної допомоги цей проміжок у часі та надійності має значення.
Стандарт конструкції: ТПУ для холодної погоди та доступ у рукавичках
Нейлон з ТПУ-покриттям 840 деньє зберігає повну гнучкість до -30°C, оскільки його еластомерні властивості є структурними, а не залежними від пластифікатора. Матеріал не змінює поведінку суттєво в діапазоні температур під час операцій SAR в гірських умовах. Лінії згину, які згинаються без тріщин влітку, однаково працюють в умовах хуртовини. Точки кріплення фурнітури, які витримують навантаження в теплу погоду, витримують таке ж навантаження при -20°C.
Підрахунок у деньє 840D стосується умов стирання під час високогірної SAR роботи. Гранітні поверхні, вкриті льодом скелі, краї скоб і фурнітура для спуску створюють контактні напруги, які тканини з нижчою деніє не витримують в цілості. Альпійська команда несе один набір спорядження на місцевість, де заміна недоступна; специфікація матеріалу повинна відповідати повному спектру умов контакту без втручання.
Герметична застібка-блискавка з широким отвором і ручка для тяги T-образного стрижня вирішує проблему роботи в рукавичках безпосередньо. Т-подібна планка забезпечує поверхню захоплення, достатню для товстих ізольованих рукавичок під час тяги однією рукою. Застібка-блискавка відкривається та закривається одним рухом у кожному напрямку — без послідовності згинання, без регулювання натягу, без вимоги до роботи двома руками. Медичний доступ займає секунди. Повторне запечатування після вилучення займає кілька секунд. Герметичне ущільнення зберігається незалежно від того, наскільки швидко чи сильно закривається.
Сценарій 3: нічні операції — збій сигнатури обладнання та навантаження
Військовий підрядник доставляє серію тактичних сухих мішків відповідно до специфікації. Специфікація передбачала чорний колір, і сумки чорні. Під час перевірки комплекту перед розгортанням у рамках NVG офіцер із закупівель виявляє, що фурнітура D-кільця виготовлена з полірованої сталі, поверхні пряжок виготовлені з напівглянсового полімеру, а висувні виступи мають малоглянцеве покриття, яке все ще забезпечує помітний коефіцієнт відбиття під інфрачервоним освітленням. Мішки не приймаються в експлуатацію.
Ця модель несправності досить поширена, тому має послідовну причину: специфікація закупівлі була написана людьми, які ніколи не працювали в умовах нічного бачення, тому вимоги NVG-сумісності, які є другою натурою для операторів, ніколи не потрапили до письмової специфікації. Комерційне зовнішнє обладнання призначене для довговічності та економічності. D-образні кільця з полірованої нержавіючої сталі та напівглянсові полімерні пряжки є чудовим вибором для цих критеріїв. Вони несумісні з тактичними нічними операціями, і жодна фабрика не буде відхилятися від стандартного комерційного обладнання, якщо специфікація явно не вимагає невідбиваючих альтернатив.
Порушення несучої навантаження є окремою і самостійною проблемою. Стандартна комерційна конструкція сухих сумок вшиває плечові ремені та ручки для носіння безпосередньо через водонепроникну мембрану оболонки. Це створює дві одночасні проблеми: перфорація голки через водонепроникний шар у точці кріплення та концентрація напруги на невеликій кількості точок стібка під час навантаження. Під вагою завантаженого тактичного комплекту — боєприпасів, батарей, засобів зв’язку та води — ці точки кріплення є першим місцем пошкодження конструкції. Стрічка від’єднується від корпусу мішка під навантаженням, як правило, у момент, коли оператор не має можливості до неї звернутися.

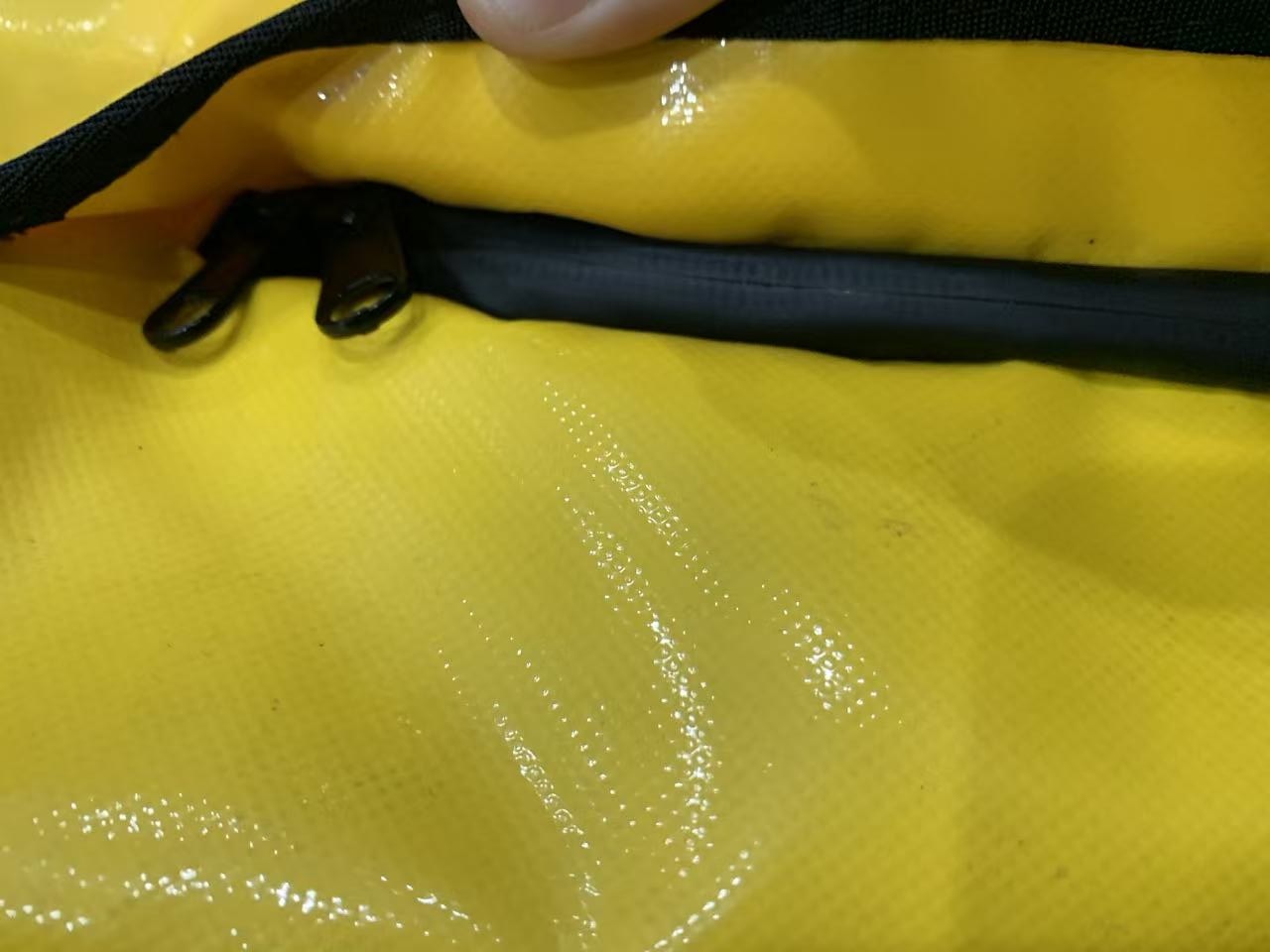

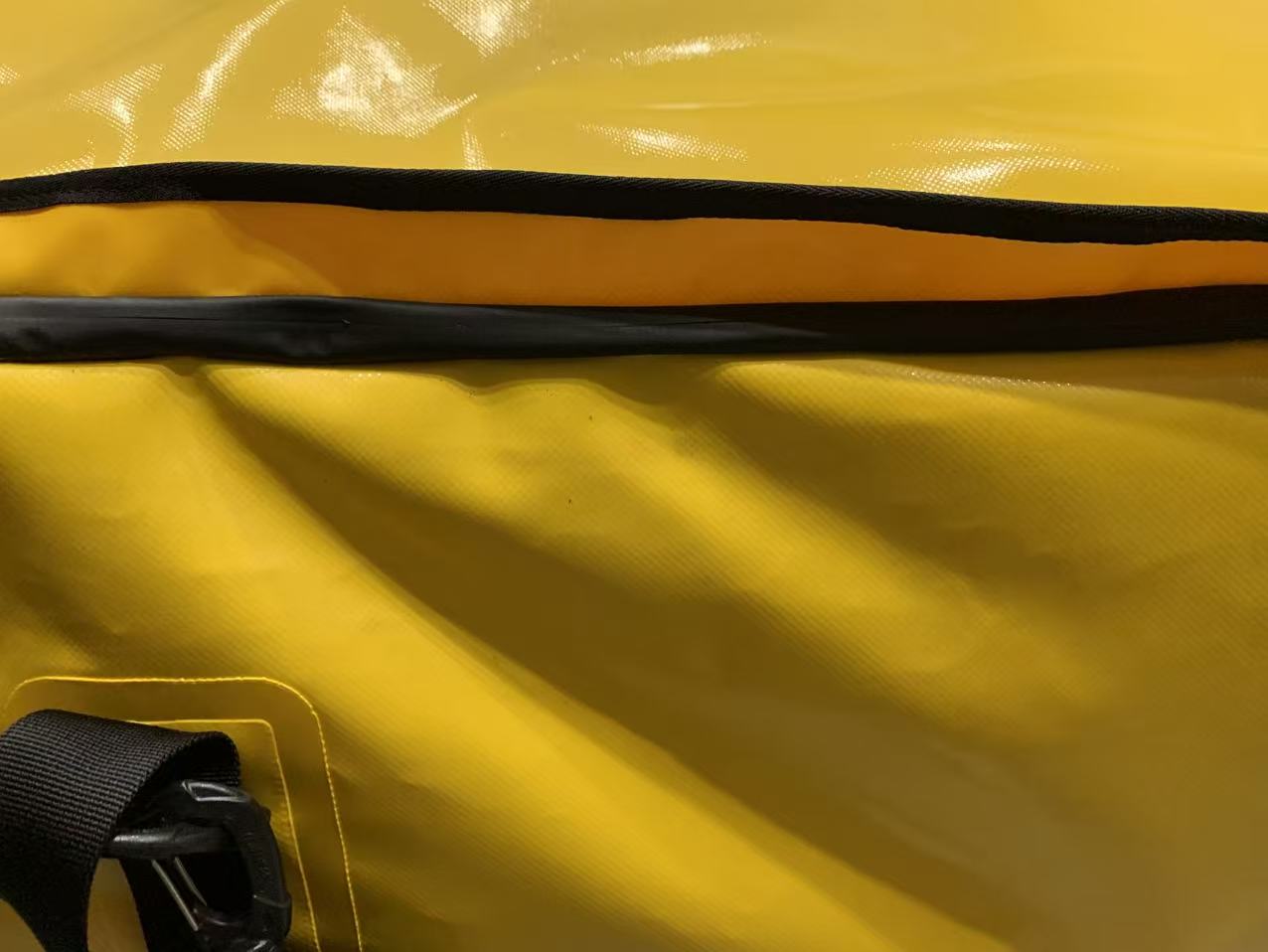

Конструкційний стандарт: кріпильні елементи, що не відбивають світло, і зварні точки кріплення за допомогою радіочастоти
Специфікація апаратного забезпечення без відблисків для тактичних застосувань означає матово-анодований алюміній або хімічно почорнілу сталеві D-кільця, плоскі темні полімерні пряжки від таких постачальників, як ITW Nexus, і відсутність дзеркальних поверхонь на зібраному продукті. Там, де потрібне маркування або ідентифікаційне маркування, ІЧ-поглинаючі чорнило або сліпе тиснення замінюють світловідбиваючу нитку або стандартний друк. Ці специфікації мають бути чітко вказані в технічному описі продукту та повинні бути перевірені на виробничих зразках під час перевірки, еквівалентної NVG — денна візуальна перевірка продукту з матовою поверхнею не підтверджує відповідність ІЧ.
Анкерні накладки з радіочастотного зварювання TPU замінюють усі зшиті кріплення фурнітури на опорних точках. Процес: посилююча латка з нейлону з ТПУ-покриттям, розмір якого забезпечує розподіл очікуваного навантаження по відповідній площі поверхні, приварюється радіочастотним зварюванням до зовнішньої частини сумки в кожному місці кріплення обладнання. D-подібні кільця, петлі для ручок і точки кріплення MOLLE кріпляться до нашивки. Первинна мембрана оболонки ніколи не перфорована. Під час випробувань на руйнівне навантаження фурнітура або стрічка виходять з ладу до того, як з’єднаються латка з корпусом — точка кріплення не є структурною слабкою ланкою.
Інтеграція лямок MOLLE дотримується тієї ж логіки: канали з радіочастотного зварювання на зовнішній поверхні, а не зшиті кріплення, які створюють шляхи витоку через корпус. Сумка приймає стандартні аксесуари MILSPEC без перфорації мембрани, якої вимагає кріплення MOLLE.
Що насправді вимагає тактична закупівляпартнер OEM
Наведені вище три сценарії мають загальний режим відмови закупівлі: специфікація, яка була адекватною для комерційних застосувань на відкритому повітрі, була застосована до тактичного контексту або контексту SAR, де важливі різні режими відмови. Конструкція працювала достатньо добре, щоб пройти письмову специфікацію, але зазнала невдачі в польовому застосуванні, оскільки письмова специфікація не відображала того, що фактично вимагало робоче середовище.
Щоб запобігти цьому, потрібні специфікації закупівель, створені на основі операційних сценаріїв, а не на основі комерційних каталогів продуктів. Технічні характеристики, які стосуються цих трьох сценаріїв:1,0 бар гідростатична перевірказ механічними герметичними закриттями, 840D TPU із задокументованим випробуванням на згинання при низькій температурі, несучі анкерні накладки з радіочастотного зварювання та невідбиваюче обладнання, перевірене NVG — усе це специфічно, перевірено та задокументовано. Вони належать до замовлення на купівлю, а не до звіту про виконання.
Під час оцінювання OEM-партнерів для тактичних або SAR сухих мішків, диференційовані питання: Чи застібки-блискавки перевіряються тиском індивідуально чи шляхом групового відбору? До якої температури перевіряється специфікація TPU flex і як це перевіряється на вхідних партіях матеріалів, а не на припущеннях із таблиці даних постачальника? Чи можуть вони надати дані випробувань сили натягу для анкерних накладок з радіочастотним зварюванням із виробничих зразків? Чи є у них невідбиваюче тактичне обладнання як стандартний елемент каталогу, чи це компонент спеціального замовлення з наслідками часу виконання? Виробник із реальними можливостями в цій категорії має прямі робочі відповіді на всі ці питання.
Часті запитання
Питання: Чому для тактичних сухих сумок краще використовувати герметичні блискавки, а не застібки?
Відповідь: хоча рулони ефективні для загального використання, вони схильні до людських помилок — якщо їх не згорнути щільно та симетрично, вони можуть витікати, коли вони повністю занурені. Герметичні застібки-блискавки забезпечують надійну, абсолютну механічну герметичність, необхідну для захисту високоцінної електроніки під час введення в амфібію.
З: Чи можуть сухі мішки з ТПУ витримувати низькі температури без тріщин?
В: Так, термопластичний поліуретан преміум-класу (TPU) зберігає свою еластомерну гнучкість уекстремально холодну погоду, на відміну від ПВХ, який стає крихким і схильний до осколків або тріщин під час маніпуляцій за мінусових температур.
З: Як радіочастотне зварювання покращує несучу здатність військового рюкзака?
A: Замість прошивання важких ремінців безпосередньо через водонепроникну тканину (що створює перфорації та слабкі місця), радіочастотне зварювання прикріплює товсті анкерні пластини з ТПУ до зовнішньої частини сумки. Це розподіляє вагу важких боєприпасів або батарей на більшу площу, навіть не проколюючи водонепроникну мембрану.
