М’який рюкзак-холодильник має просту обіцянку: зберігати лід замерзлим протягом кількох днів і не протікати. Виявилося, що виконати цю обіцянку важче, ніж здається, і розрив між продуктами, які її виконують, і продуктами, які не виконують, майже завжди зводиться до двох інженерних рішень: з чого виготовлений кулер і як він зібраний.
Чому вибір матеріалу починається з вкладиша, а не з оболонки
Більшість покупців оцінюють рюкзаки-кулери зовні — вага тканини, зовнішня обробка, якість лямок. Це має значення, але продуктивність ядра визначається лайнером. Він знаходиться в прямому контакті з льодом, їжею та талою водою протягом кількох годин, і це поверхня, яка або містить цю воду, або дозволяє їй витекти.
У рюкзаках із м’яким охолоджувачем преміум-класу використовується харчовий ТПУ (термопластичний поліуретан) як для зовнішньої оболонки, так і для внутрішньої підкладки. Вибір не випадковий.
Що стосується зовнішнього вигляду, TPU пропонує комбінацію стійкості до стирання, стійкості до проколів і міцності на згинання, з якою стандартні поліестерові або нейлонові покриття не можуть зрівнятися при тривалому використанні. Кулер, який витрачає час на пересічену місцевість, упакований у вантажні відділення транспортного засобу або пронесений крізь густий чагарник, накопичує механічні навантаження на своїх поверхнях. ТПУ справляється з цими навантаженнями без розтріскування поверхні або розшарування — це відомий тип несправностей у бюджетних тканинах для охолодження, які використовують тонші покриття поверх слабких базових тканин.
Температурна поведінка не менш важлива. ПВХ, застарілий матеріал для водонепроникних зовнішніх виробів, стає крихким і схильним до тріщин при низьких температурах, що створює іронічну проблему для продукту, призначеного для утримання льоду. ТПУ зберігає гнучкість у широкому діапазоні температур, у тому числі в холодних умовах, коли рюкзак-холодильник знаходиться під навантаженням. Він також протистоїть ультрафіолетовому розкладанню краще, ніж ПВХ під дією тривалого сонця, що важливо для продукту, який використовується на відкритому повітрі протягом кількох сезонів.
Зокрема, для внутрішньої обшивки сертифікація харчового класу не є маркетинговим позначенням, це специфікація матеріалу. Підкладка має відповідати вимогам FDA, не містити бісфенол-А та бути протимікробною, щоб підходити для прямого контакту з їжею та напоями. Ці вимоги значно звужують вибір матеріалів і виключають низку дешевших альтернатив, які інакше могли б пройти основний тест на водостійкість.
Де виходять з ладу зшиті кулери та чому це структурно
Найпоширенішою точкою поломки бюджетних м’яких кулерів є не ізоляційна піна і не блискавка, а шов між внутрішніми панелями підкладки. Щоб зрозуміти, чому, потрібно подивитися, що насправді робить зшивання з водонепроникним матеріалом.
Промислове зшивання з’єднує тканинні панелі, пропускаючи через них голки з високою щільністю. Кожен проход голки створює перфорацію у водонепроникній мембрані. Типовий шов може давати кілька сотень таких отворів на метр довжини шва. Виробники вирішують це за допомогою шовної стрічки, накладеної на шви, яка закриває отвори та тимчасово відновлює водонепроникність.

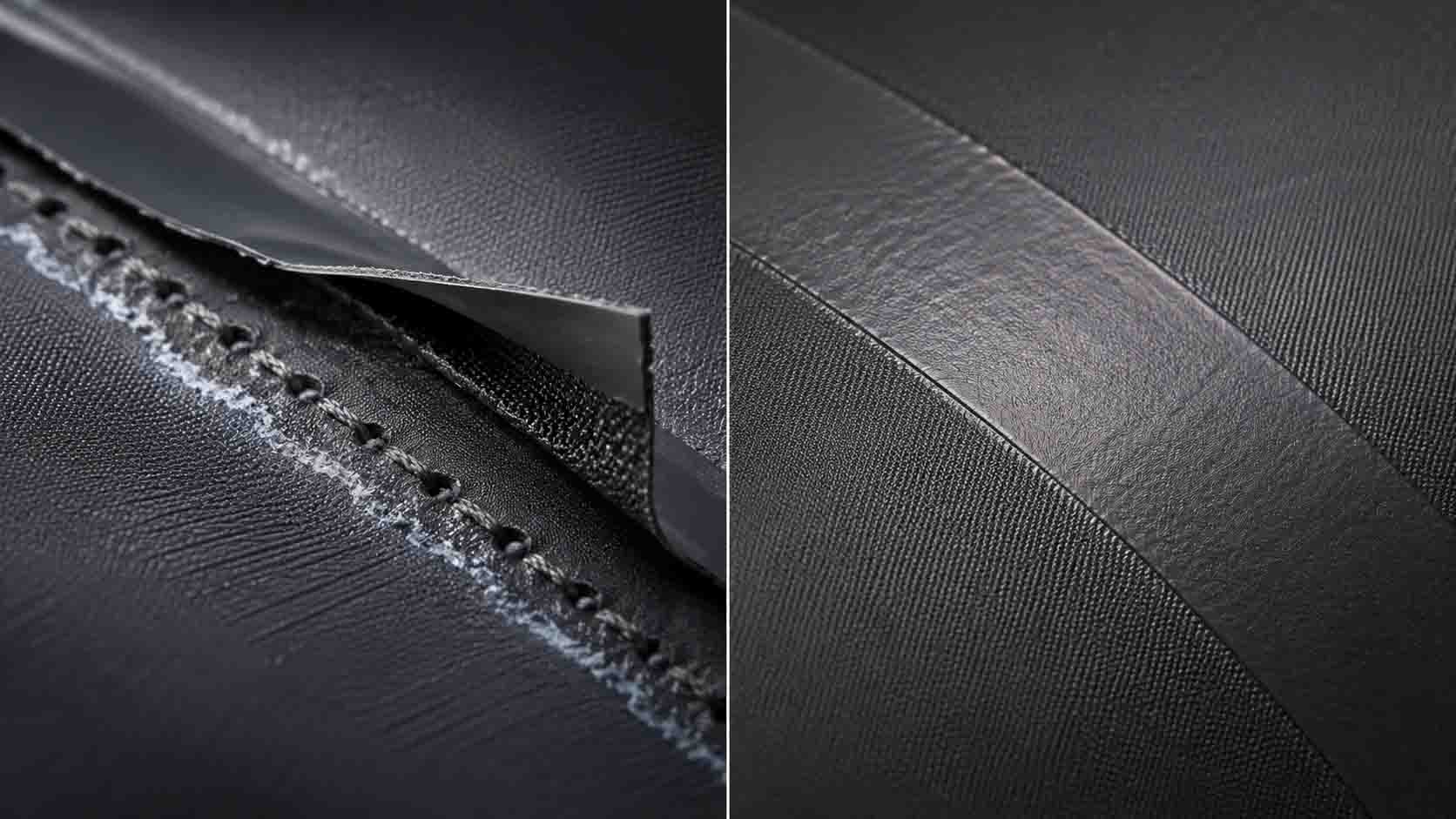

Проблема розвивається з часом і під час використання стресу. Тала крижана вода, що стикається зі швами вкладиша, створює постійний гідростатичний тиск. Цикли гнучкості під час носіння навантаженого рюкзака постійно обробляють краї скріплення стрічки. Вплив сонця та зміна температури поступово погіршують адгезію стрічки. Згодом стрічка піднімається в кутку або на краю, вода знаходить отвори голки під нею, і вкладиш протікає — не катастрофічно, але постійно, так, як це псує сумку з продуктами або просочує пачку електроніки під час одноденної поїздки.
Це структурний результат методу будівництва, а не збій контролю якості. Прошита конструкція зі шовною стрічкою може виробляти продукт, який проходить початкове випробування на водостійкість. Він не може надійно виробляти продукт, який зберігає цю продуктивність протягом багатьох років реального використання.
Високочастотне зварювання: як усунути режим руйнування шва
Високочастотне (ВЧ) зварювання, яке також називають радіочастотним зварюванням, вирішує проблему зшитого шва, змінюючи те, що таке шов.

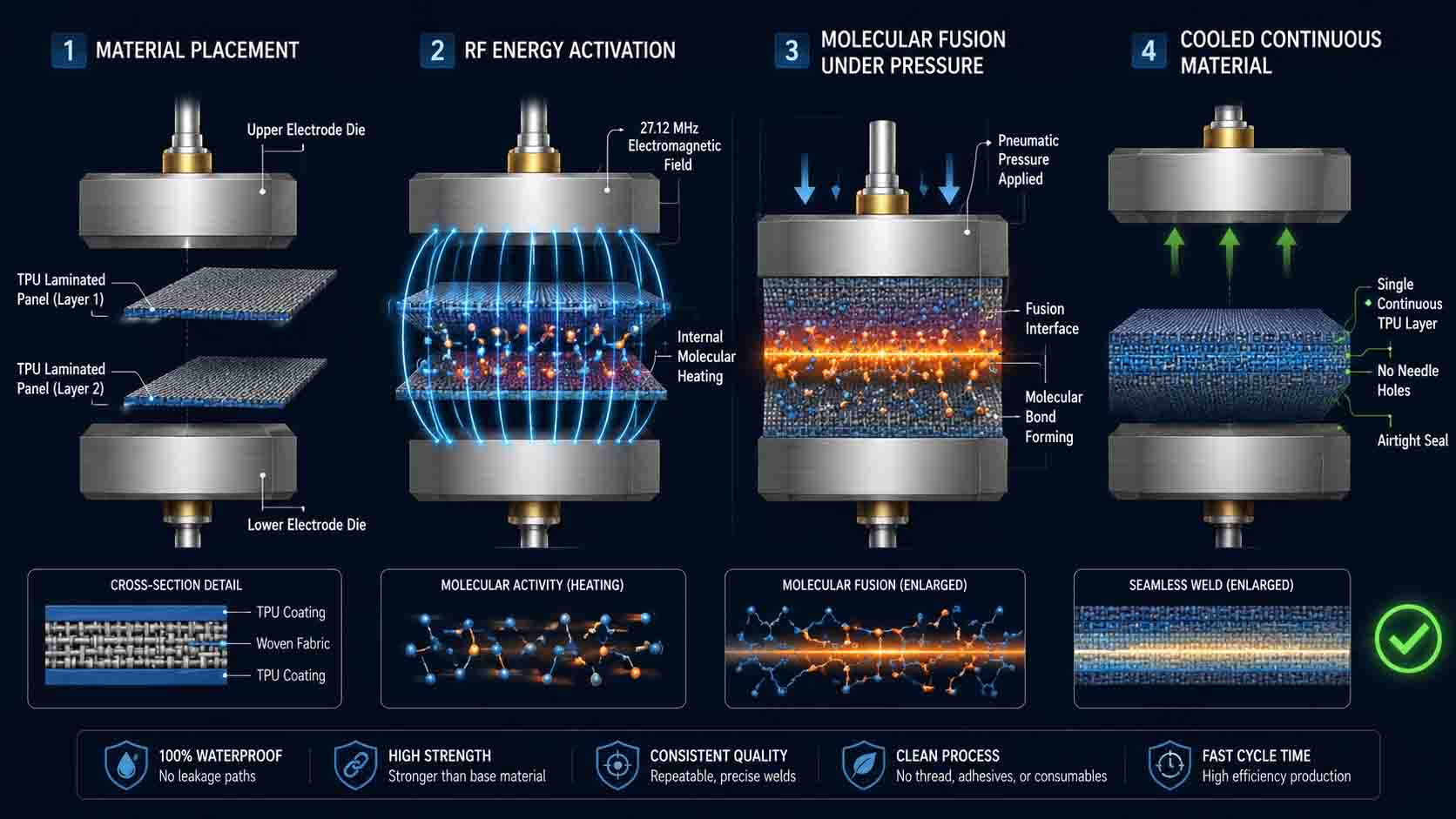

Замість того, щоб механічно скріплювати дві панелі ТПУ разом ниткою, високочастотне зварювання використовує електромагнітну енергію на частоті 27,12 МГц для генерування тепла всередині матеріалу ТПУ в зоні з’єднання. Змінне електромагнітне поле змушує полярні молекули всередині TPU швидко коливатися, створюючи внутрішнє тертя та тепло. Під одночасним пневматичним тиском матеріал на межі розділу між двома панелями досягає температури плавлення, і шари зливаються на молекулярному рівні.
Коли електромагнітне поле припиняється і матеріал охолоджується під постійним тиском, дві панелі стають одним суцільним шматком матеріалу в зоні зварювання. Немає ні дірок від голки, ні ниток, ні стрічки, яка б щось закривала. Шов не герметичний — він більше не існує як окрема структура. Внутрішня оболонка високочастотного зварного м’якого охолоджувача фактично є єдиною водонепроникною ванною.
На практиці це означає, що тала крижана вода прилягає до поверхні без шляхів проникнення. Немає країв стрічки, які потрібно піднімати, немає отворів для стібків, які відкриваються під тиском, і немає механізму деградації, який поступово знижує продуктивність шва протягом терміну служби виробу. Зона зварювання, яка утримує воду в день доставки продукту, буде утримувати воду так само через два роки, припускаючи, що основний матеріал фізично не пошкоджено.
Метод конструкції також дозволяє інтегрувати герметичні системи блискавок, які доповнюють зварений вкладиш. Якщо поряд із високочастотним зварним корпусом використовується відповідна водонепроникна застібка-блискавка, результатом є кулер, який можна перекинути на бік, перевернути або занурити без витоку — не через дбайливе поводження, а через відсутність структурного шляху для виходу води.
Лабораторне тестування: як підтверджуються заяви про ефективність
Технічні характеристики матеріалів і методи виготовлення визначають, на що в принципі здатний рюкзак-холодильник. Лабораторне тестування визначає, чи справді конкретний продукт відповідає цьому потенціалу. Для м’яких охолоджувачів преміум-класу найбільш значущими є три протоколи тестування.
Випробування на утримання льоду
Утримання льоду є основною вимогою щодо продуктивності будь-якого кулера, і воно дуже залежить від того, як проводиться тест. Значуще тестування поміщає завантажений охолоджувач у камеру з контрольованим кліматом, яка підтримує постійну температуру навколишнього середовища — як правило, 90 °F (32 °C) або вище, імітуючи пікові літні умови — і вимірює, як довго зберігається твердий лід. Конструкція преміум-класу з використанням піноізоляції із закритими порами в поєднанні з високочастотними зварними швами та герметичними закриваючими елементами забезпечує стабільне утримання льоду від 48 до 72 годин за цих умов, залежно від товщини піни та початкового навантаження льоду. Випробування, що проводяться за нижчих температур навколишнього середовища або з попередньо охолодженими камерами, дають більші цифри, які не відображають реальне використання на вулиці.
Випробування гідростатичним тиском
Цілісність шва під тиском перевіряється шляхом накачування герметичного охолоджувача до заданого внутрішнього тиску, виміряного в барах, і перевірки відсутності виходу повітря через зони швів або системи закриття. Випробування 1,0 бар, що еквівалентно гідростатичному тиску 10-метрового водяного стовпа, є відповідним стандартом для продуктів, призначених для справжнього використання на відкритому повітрі, включаючи потенційне занурення. Рейтинги IPX7 (занурення на 1 метр протягом 30 хвилин) і IPX8 (тривале занурення на глибину понад 1 метр) слід перевіряти шляхом тестування в камері, а не самостійної сертифікації. ВЧ зварні шви стабільно тримаються при 1,0 Бар; шви, зшиті стрічкою, зазвичай не витримують тиску від 0,1 до 0,3 бар за тим самим протоколом випробування.
Тестування на падіння та навантаження
Повністю завантажений м’який рюкзак-холодильник — лід, їжа та напої разом — може важити від 15 до 20 кілограмів. Система ременів безпеки, точки кріплення плечових ременів і ручки для транспортування зазнають значного навантаження під час звичайного використання, і це навантаження зосереджується в точках кріплення зварних швів або швів. Під час тестування навантаження застосовується максимальна номінальна вага до системи перенесення та піддається її повторюваним циклам падіння, щоб переконатися, що точки кріплення не вийдуть з ладу під час польового використання. Це випробування особливо важливо для високочастотних зварних ручок і кріплень ремінців, де зона зварювання повинна утримувати несучу фурнітуру без посилення, яке забезпечує зшивання в місцях з’єднання тканини з фурнітурою.
Що означають ці інженерні рішення для постачальників OEM
Різниця в продуктивності між рюкзаком із м’яким охолоджувачем преміум-класу та продуктом, який просто виглядає як такий, майже повністю визначається рішеннями, прийнятими на етапі специфікації матеріалу та методу виготовлення — до того, як буде виготовлено одну одиницю. До того часу, коли продукт надходить на ринок і клієнти повертають його через протікання швів або невдалу систему утримання льоду, ці рішення вже прийняті.
Для брендів, які оцінюють партнерів-виробників м’яких кулерів, правильні питання, які слід поставити, є конкретними: які сорти ТПУ використовуються для вкладишу та чи мають вони сертифікат харчової якості? Чи шви HF зварені або прошиті стрічкою, і на який тиск перевіряються зварні шви? Як насправді виглядає протокол тесту на утримання льоду — температура навколишнього середовища, тривалість і початкові умови навантаження? Гідростатичні випробування проводяться на одиницю чи на партію?
Виробник із справжніми можливостями в цій категорії продуктів матиме прості відповіді на всі ці питання. Розробку м’якого охолоджувального рюкзака, який справді працює, не складно пояснити — він просто специфічний, а специфіка — це саме те, що відрізняє продукт, який варто підтримувати, від продукту, який не є таким.
