Інженерні морські палубні мішки: гідроліз морської води та динамічні зсувні навантаження

Прив’язка сухого мішка до палуби для байдарки чи SUP виглядає просто. Знайти OEM-партнера, здатного виготовити палубний мішок, який витримає сезон впливу солоної води та хвилі класу IV, є проблемою розробки матеріалів. Більшість комерційних сухих мішків не витікають через головне закриття. Вони руйнуються в точках кріплення, або сам матеріал розпадається під дією УФ-випромінювання.

длядиректори з пошуку морського та тактичного спорядження, вказівка ​​палубної сумки означає планування динамічного впливу, а не лише статичної гідроізоляції. Палубний мішок є конструктивним елементом судна, що поглинає енергію хвиль. Якщо ваш партнер-виробник ставиться до нього як до звичайного рюкзака, рівень відмов у польових умовах буде катастрофічним.

Реальність відшарування: солона вода та ASTM G154

Морське середовище вороже для гнучких полімерів. УФ-випромінювання прискорює розпад пластифікатора. Солона вода сприяє гідролізу. Ця комбінація руйнує звичайний ПВХ і стандартний поліестер ТПУ.

У сухих мішках споживчого класу матеріал виглядає міцним на підлозі виставкового залу. Під тривалим впливом сонця та сольових бризок поліестер ТПУ стає крихким. Уздовж точок згинання утворюються мікротріщини. Протягом 90 днів інтенсивного використання на морі водонепроникний бар’єр відшаровується від основного текстилю. Сумка не просто протікає; він скидає своє покриття.

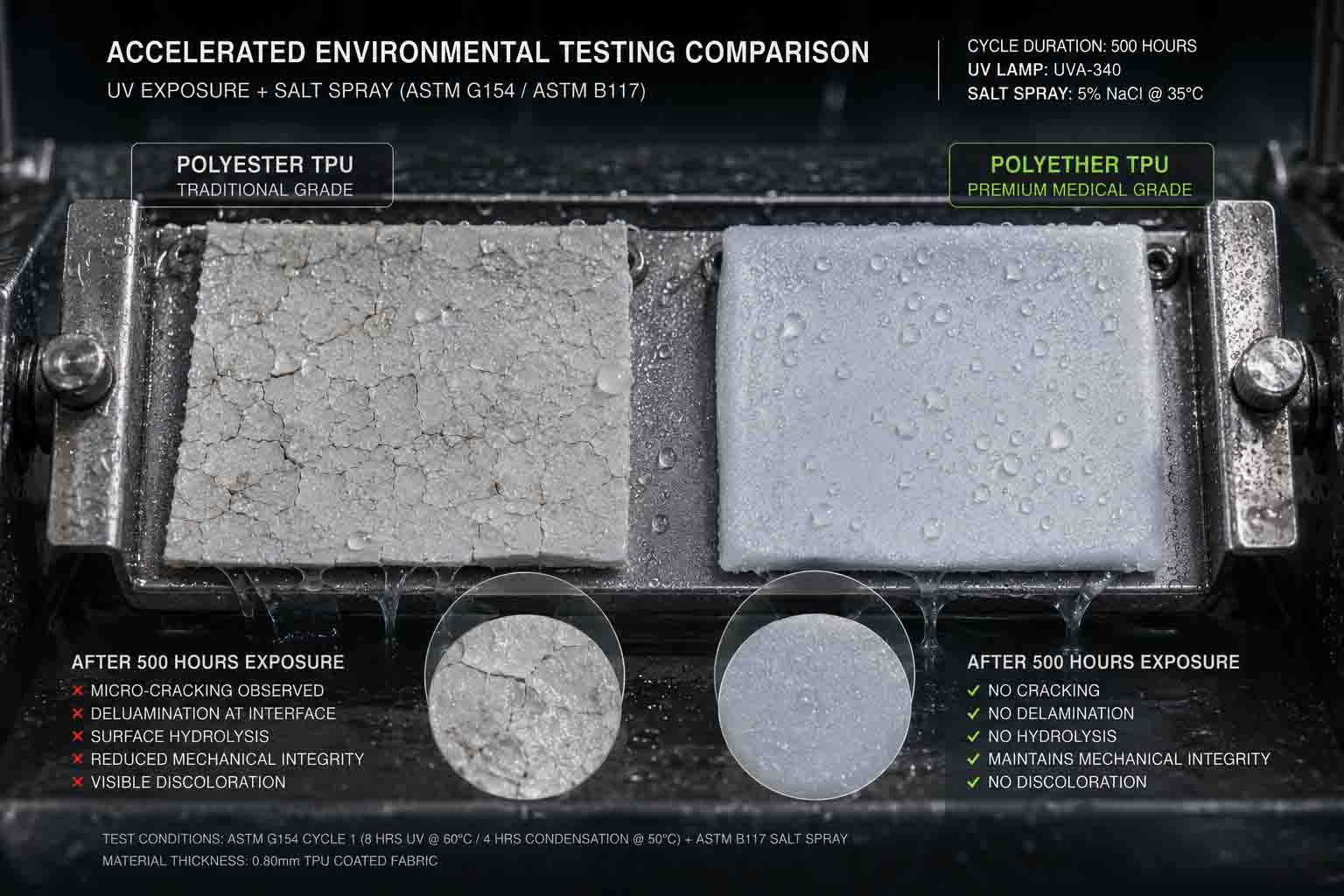

Виробництво морського класу вимагає ТПУ на основі поліефіру. Але вказати сімейство полімерів недостатньо. Матеріал повинен бути перевіренийASTM G154(Стандартна практика експлуатації люмінесцентної ультрафіолетової лампи для експонування неметалевих матеріалів). Якщо фабрика не може надати прискорені дані про погодні умови, які підтверджують, що TPU зберігає свою міцність на розрив після 500 годин циклічного впливу УФ-променів і конденсації, ви купуєте одноразовий продукт.

Вразливість опорної точки: динамічні зсувні навантаження

Коли стрімкий або важкий морський прибій класу IV розбивається об палубу байдарки, 20-літровий мішок створює величезну динамічну силу зсуву. Ця сила передається безпосередньо на D-подібні кільця або зварені радіочастотним зв’язком, які кріплять сумку до такелажу палуби.

Тут комерційновиготовлення тактичного та вуличного спорядженняне вдається. Завод оптимізує свої параметри високочастотного (ВЧ) зварювання для прямих швів. Але для приварювання товстої багатошарової петлі до зовнішньої частини мішка потрібні зовсім інші налаштування інструментів і профіль часу перебування.

Якщо час витримки високочастотного зварювання на язичці відкидається на 0,3 секунди, зварний шов виглядає суцільним для візуальних інспекторів із забезпечення якості. У польових умовах, коли хвиля вагою 50 фунтів стикається з сумкою, динамічне навантаження відразу відшаровує латку від основної тканини, оголюючи оголену тканину під нею. Цілісність основного шва не має значення, якщо точки кріплення проривають дірку на боці сумки.

Крім статичних випробувань: миттєві стрибки тиску

Статичні випробування під воду оманливі. Обережне опускання мішка в резервуар під тиском 1,0 бар доводить, що шви утримують повітря. Він не повторює байдарку, що котиться під сильним прибоєм.

Хвиля, що падає прямо на систему закриття, створює миттєві стрибки гідростатичного тиску, які значно перевищують статичну глибину. Система закриття — будь то точно сконструйований рулонний верх із ребрами жорсткості чигерметична застібка-блискавка, яка використовується в спорядженні для екстремальних мотоциклів—має бути сконструйований таким чином, щоб відводити ударний тиск. Вода, що потрапляє в складку під високою швидкістю, поводиться інакше, ніж вода, що впирається в шов. Ударне відхилення вимагає структурної жорсткості в точці закриття, а не просто герметичний матеріал.

Аудит Sourcing Kill-Shot

Щоб оцінити OEM для палубних мішків морського класу, потрібно прочитати маркетингові брошури. Коли ви проходите заводський цех, візуальний огляд швів - марна трата часу. Поставте провідному інженеру ці конкретні запитання:

• Покажіть мені дані про міцність на відрив універсальної випробувальної машини (UTM) для ваших D-кілець з радіочастотним зварюванням. Що таке збій пікового навантаження в Ньютонах?
• Як регулювати температуру та тиск інструментів для високочастотного зварювання під час склеювання 3-міліметрової жорсткої петлі з оболонкою з ТПУ 0,6 мм?
• Надайте журнали ASTM G154 УФ-променів і розкладання в солоній воді для цієї конкретної партії поліефірного ТПУ.

Якщо фабрика відповідає, вказуючи на загальний статичний резервуар для води на 1,0 бар, вони виробляють іграшки для басейну. Вони не виробляють морське спорядження для виживання.
