Наука про міцність Cold-Flex: 1000D балістичний ТПУ та цілісність швів у сценаріях із мінусовими показниками

Визначення міцного сухого мішка на основі стандартного аркуша специфікацій кімнатної температури є поширеною помилкою під час закупівлі. При 25°C більшість комерційних термопластичних поліуретанових (TPU) плівок виявляють відмінну міцність на розрив і еластичність. Знизьте робоче середовище до -30°C під час тактичного пошуку та рятування (SAR) або морського розгортання у відкритому океані, і фізика матеріалу повністю зміниться. Гнучкий бар'єр стає крихким.

Для керівників ланцюгів постачання, які розробляють критично важливе обладнання в межах нашогокерівництво із занурювальних сухих мішків (Pillar Roadmap), щоб вижити при розгортанні під нульовою температурою, потрібне розуміння низькотемпературної кристалізації. Коли навантажений мішок падає на мерзлу землю або міцно прив'язується під хвилями, поломка рідко є чистим розривом тканини. Це руйнування міжфазного зсуву вздовж лінії високочастотного шва. Ось де стандартне виробництво на відкритому повітрі зазнає невдачі.

Сліпа пляма зі скляним переходом: поліестер проти поліефірного ТПУ

На виробництві загальні контрактні магазини ставляться до всіх покриттів ТПУ як до рівних. Вони зосереджені значною мірою на деньє тканини, вибираючи масивне балістичне переплетення 1000D, повністю ігноруючи хімічний склад полімерної матриці, ламінованої до цього переплетення.

Покриття TPU на основі поліестеру добре показують стандартні випробування на механічне стирання. Однак їхня температура склування — точка, де полімерна матриця переходить із гнучкого, гумового стану в жорстку, крихку скляну структуру — є загальновідомо високою, часто становить близько -15°C. Під впливом мінусових температур альпійського або морського середовища поліефірні молекулярні ланцюги втрачають свою рухливість. Під час багаторазового згинання в самому шарі покриття з’являються мікротріщини, що призводить до швидкого механічного відшарування від базового текстилю.

Тактичні та пошуково-рятувальні операції вимагають спеціальних складів ТПУ на основі поліефіру. Поліефірні хімічні структури зберігають рухливість молекулярних сегментів до -40°C або нижче. Ця гнучкість при низьких температурах не підлягає обговоренню для обладнання, яке має витримувати жорстокі фізичні навантаження, описані в нашому аналізіморські палубні сухі мішки під хвилями. Без цієї матеріальної основи водонепроникний бар’єр трісне вздовж гнучких ліній задовго до завершення місії.

Фізика концентрації напруги переходу краю

Поверхня шва сухого мішка, звареного радіочастотним зварюванням, зазнає величезних термодинамічних навантажень під час виробничого циклу. Під час високочастотної обробки 27,12 МГц полярні молекули TPU збуджуються, розплавляючи шари зсередини назовні, утворюючи монолітну молекулярну структуру.

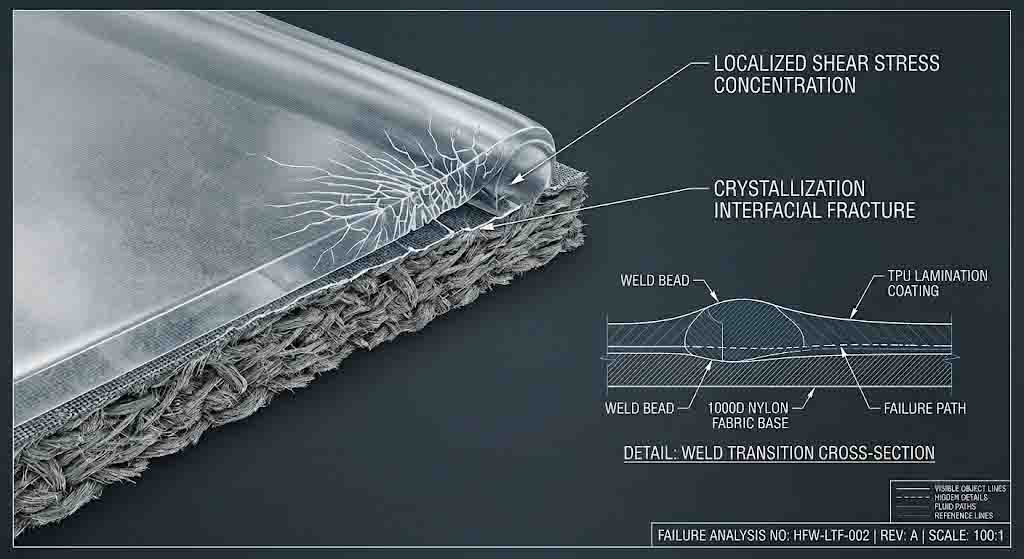

Небезпечною зоною є точна лінія, де зварена ділянка зустрічається з незвареною гнучкою оболонкою, тобто перехід краю. Якщо розподіл пневматичного тиску в обробленому на замовлення латунному штампі зміщується навіть на частки міліметра, це створює мікроскопічну стоншену сходинку вниз на цій межі. У мінусових умовах, коли матеріал зазнає швидкого уповільнення або ударного навантаження, цей мікроетап діє як потужний концентратор напруги. Крихка полімерна матриця не може розсіювати енергію через пружну деформацію. Він миттєво зрізається на межі, критичний механізм відмови, який ми постійно усуваємо за допомогою наших спеціалістівпротоколи виготовлення тактичного водонепроникного спорядження.

Усунення розшарування за допомогою термічної стабілізації після зварювання

Скидання пневматичного тиску з радіочастотної зварювальної матриці в момент, коли електромагнітне поле вимикається, є рецептом для прихованої несправності шва. Коли полімерні ланцюги розплавляються під високою частотою, вони вимагають певного циклу охолодження під постійним стисненням, щоб правильно вирівняти та зняти напругу в з’єднанні.

Скорочення цього циклу охолодження на 0,5 секунди збільшує пропускну здатність заводу, але утримує значну залишкову напругу зсуву в зоні зварювання. Коли цей шов зазнає сильного холодного удару, внутрішні напруги поєднуються із зовнішнім навантаженням навколишнього середовища, викликаючи спонтанне розтріскування без видимого зовнішнього впливу. На наших лініях виробництва транспортних засобів і тактичних сумок реалізована автоматизована термостабілізація після зварювання. Латунні інструменти утримують розплавлений шар під точним стисненням, доки температура не впаде нижче порогу рекристалізації полімеру, забезпечуючи рівномірний молекулярний зв’язок, здатний витримувати жорстокі допуски до вібрації, які вимагаються у важких умовах, як-отхардкорна техніка багажу для ралі мотоциклів.

Перевірка надійності низькотемпературного шва

Фабрика, яка не може підтвердити свої показники якості під час моделювання зловживань на полі, лише здогадується. Візуальний огляд не може виявити внутрішні мікропорожнини або кристалічну крихкість полімеру, приховану всередині важкої лінії балістичного зварювання 1000D.

Ми перевіряємо наші конструкції, що працюють у екстремальних умовах, вилучаючи зразки матеріалів із виробничих циклів і піддаючи їх циклічним низькотемпературним динамічним випробуванням на згинання в спеціалізованих екологічних камерах. Після холодного кондиціонування ці зразки піддаються руйнівному Т-подібному відриву та випробуванню на гідростатичний розрив, що порівнюється з нашими внутрішнімиСтандарти випробування гідростатичним тиском 1,0 бар. Критерії проходження є двійковими: відсутність мікротріщин за 10 000 безперервних циклів згинання при -30°C і абсолютний нуль міграції рідини через межу шва під максимальним тиском. Цей безкомпромісний цикл перевірки забезпечує директорам із глобальних закупівель структурну безпеку, що підлягає перевірці, без збоїв.
